新型工业微波组合电源

 技术领域

  河南新航微波研发的新型微波组合电源与微波功率发生器（磁控管）组成发生功率，具体来说是一种包含硅堆、电容、循环油泵、散热器等元件并能独立散热的新型工业微波组合电源。

  技术背景

  现阶段国内工业微波加热干燥设备***主要的元器件是磁控管和高压变压器，其中变压器在工作的时候由于电流在绕组中流过会产生热量，这部分能量也是作为损耗流失，发热量越大，损耗越大，那么做功的部分也就越小，当温度上升到足以破坏漆包线的表皮绝缘漆层的时候，绕组烧坏，变压器就会废掉，因此，工业微波设备生产中对于变压器的散热是一个关键的问题，而目前国内的现状是由于成本和场地以及制造难易的因素，大家都是习惯于对变压器进行风冷，风冷的优点是安装分布简便，使用风机散热，造价成本低，缺点是散热效果差，变压器区域吹出的热量来回循环会造成一个局部的高温区域，不能将热量带走，使得变压器的工作环境极差。随着设备开机时间越来越久，变压器一直升温，***终导致烧坏，另一个核心问题是即使产生的热量和风带走的热量维持平衡，变压器没有烧坏，但是变压器功效减少，大部分能量损耗在发热上面，造成磁控管功率下降，导致生产效率大幅降低，不如刚开机时产量大，但设备耗电没有减少，企业成本仍居高不下。

  另外一种散热方式是油冷，就是将变压器浸在油里面，使得变压器和散热介质完全接触，一直产生热传递，通过冷凝器循环及时的把热量带走。但是现行的油冷方式还存在一定的缺陷，主要是管路中增加水循环的部分，安装较风冷式麻烦，占地面积大，还要面临管路结水垢、尤其是北方地区还要面临冬天管路上冻、冻裂的隐患。技术方案还不够成熟。 发明内容 本实用新型的目的是克服现有技术的不足，提供一种新型的工业微波组合电源，它的突出优点就是散热效果好，不用水作为散热介质，不怕水垢不怕冻，独立安装，占地面积小，使用寿命长，将设备工作效率提高30%以上。

  产品实现上述目的采用以下技术方案：

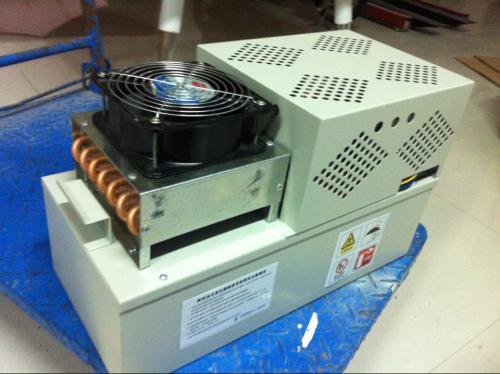

  新型的工业微波组合电源，包括：箱体和活动连接在箱体内部的变压器组件，所述的变压器组件包括底板、面板、支柱、变压器组、电容组，硅堆组，循环油泵，散热器、电气元件、外壳、提手挡板等等。 所述的变压器组件以可上下抽插的方式设置在箱体内部，箱体内部注油，维护时整体提出，一目了然，很方便。 面板和底板均为长方形且大小相同，面板连接在底板的上方，在面板上设有注油孔；变压器组件设在底板下方；提手挡板设在面板上方；散热器安装在面板上方，在散热片的内部设有回旋型的无氧铜管，进出口分别连接到循环油泵和油底壳。电气元件（电容硅堆等）安装在面板的上部。 提手挡板的左右两侧距面板边缘处均为2cm。散热器、循环油泵组合起来把油箱里面的冷却介质吸收变压器的热量带走。

 采用上述技术方案具有以下有益效果： 1、将电容硅堆等电气元件集成于微波电源面板上，大大节省了配件的装配空间，并且使后续的维护更加容易； 2、面板上设置注油孔，在后期加油、观测油位上更加方便； 3、采用无氧铜管和非亲水型铝翅片散热器结合对变压器油进行散热，无氧铜管的设置位置较低，可减少变压器油的用量。 4，通过散热器和循环油泵的组合把变压器产生的热量及时带走， 5，避免了水循环的水垢和冻裂隐患。
