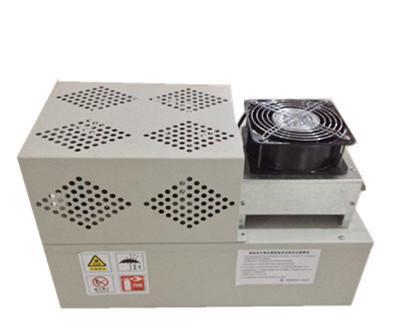

测试配件:变压器:组合电源,一组
(3个全铜1KW变压器,3个2500V1.05UF电容,3个HVP16硅堆)
磁控管:LG2M246-03;松下2M244-M1;松下2M261-M32(水冷式)
控制系统: 220V交流接触器、启动停止按钮一个,120℃温控器、七位零线接
线端子排一个、60A三相空气开关一个。
测试方式:注油7.5kg左右,没过变压器固定板,把盛满水器皿放入微波设备腔体内,
关闭炉门,启动微波,散热器和油面隔离循环散热
测试内容:运行状态,温控停止启动间隔,测试变压器油箱内油温
实验人员:魏工,段工
实验时间:2月17-2月22,上午8:30-下午17:30,工作时间9小时,
8:30 初始温度11℃
9:30 油面温度37℃,箱底温度20℃
10:30 油面温度46℃,箱底温度25℃
11:30 油面温度46℃,箱底温度27℃
12:30 油面温度47℃,箱底温度28.5℃
13:30 油面温度48℃,箱底温度30℃
14:30 油面温度49.5℃,箱底温度30℃
15:30 油面温度50℃,箱底温度32.5℃
16:30 油面温度51.5℃,箱底温度33℃
17:30 油面温度52℃,箱底温度34℃
每小时测试结果数据显示油面温度***高52℃,箱底***高温度34℃,***大温差18℃,
实验温度低于变压器***大工作温度,散热效果良好,稳定,可适用于长期工作的微波设备。
