组态王与200smart无线PPI通信例程

★ 特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。

■ 方案介绍

在实际系统中，人机界面与PLC通常不在一起，中心计算机一般放置在控制室，而PLC安装在现场车间，二者之间距离往往从几十米到几千米。如果布线的话，需要挖沟施工，比较麻烦，这种情况下比较适合采用无线通信方式。因为采用无线PPI协议响应速度快且不需要编程，只需要组态，所以用户更喜欢采用PPI协议网络。但是实现无线PPI通信需要专门的无线数据终端，在组态时也要考虑设置参数的匹配性。

本方案以组态软件为例，介绍西门子 S7-200 Smart与组态软件的无线 PPI 通信实现过程。在本方案中采用了西门子PLC专用无线通讯终端——DTD434M，作为实现无线通讯的硬件设备。

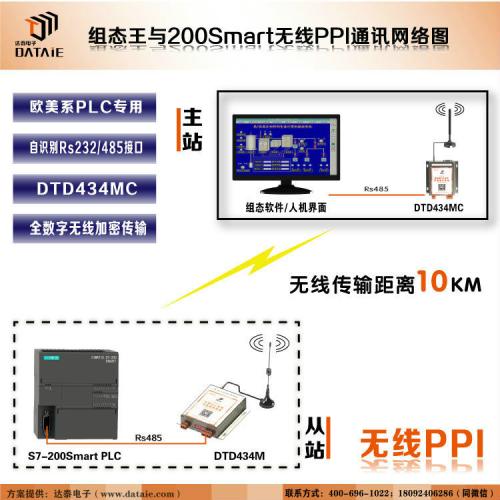

无线系统构成示意图 ▼

组态王与plc通讯,plc专用无线通讯模块,200plc远程,PLC工业无线模块,上位机与plc通信,西安达泰电子,智能化改造,工业无线通讯,无线plc,达泰电子

■ 测试设备与参数

1. 组态软件：组态王6.55
2. 西门子S7-200SMART型号：CPU SR20 * 1台
3. 达泰电子欧美系PLC专用无线通讯终端——DTD434M *2块
4. 通讯协议：PPI协议
5. 主从关系：1主1从
6. 通讯接口：Rs485接口（两线制）
7. 供电：9-24VDC
8. 传输距离：100米，500米，1KM，3KM，20KM

组态王与plc通讯,plc专用无线通讯模块,200plc远程,PLC工业无线模块,上位机与plc通信,西安达泰电子,智能化改造,工业无线通讯,无线plc,达泰电子

■ 实现方法及源代码

详见西安达泰电子官方网站，或直接联系技术人员索要。

组态王与plc通讯,plc专用无线通讯模块,200plc远程,PLC工业无线模块,上位机与plc通信,西安达泰电子,智能化改造,工业无线通讯,无线plc,达泰电子

■ 无线方案的好处

1. 节省改造周期，无需大型施工：免除布线维护困扰，一天之内就可以轻松的完成改造并达到通讯稳定性要求。

2. 安装简单，无需编程：无线通讯终端只需要接入信号并供给电源即可开始使用。普通电工就可以完成安装。

3. 数据传输可靠，全数字无线加密传输：通讯协议进行了再次加密处理，确保数据的安全和可靠性。生产的产品通过ISO9001质量产品体系认证

4. 无运行费用，无需插卡：后期在使用过程中，不需要支付任何无线设备运营费用。

5. 完备的售后服务：具有20年工业现场调试经验的无线通讯专家团队，为产品提供可靠的技术支持与售后服务。

组态王与plc通讯,plc专用无线通讯模块,200plc远程,PLC工业无线模块,上位机与plc通信,西安达泰电子,智能化改造,工业无线通讯,无线plc,达泰电子

■ 产品介绍

   ◆ 达泰欧美系PLC专用无线通讯终端--DTD434M
