滤波互连产品是EPX Microwave 的重点产品系列。它为客户提供了多种样式的带有滤波功能的连接器: D-Sub型滤波连接器, 混装型滤波连接器, 高性能D型滤波连接器, 滤波阵列板, 低通滤波器, MDM微距滤波器连接器, 圆形滤波器连接器, 带滤波接线端子, 带滤波RJ45&USB网络口等. 主要的服务行业有，射频/微波模块，通信，航空 ，军事，测试仪表，医疗设备, 网络设备, 工业设备, 电力仪表等。

料号 描述 数量
CDVFD10093500 9针, 针到焊杯, 50pf 1500
CDVFD10093102 9针, 针到焊杯, 1000pf 1500
CDVFD 10093562 9针, 针到焊杯, 5600pf 1500
CDVFD 10153500 15针, 针到焊杯, 50pf 1500
CDVFD 10153102 15针, 针到焊杯, 1000pf 1500
CDVFD 10153562 15针, 针到焊杯, 5600pf 1500
CDVFD RJ0011101 RJ45网口, 100pf 1000
ECDVFD 0011900 带滤波USB2.0 1000
EFR90156101 15孔, VGA, 100pf 100

滤波连接器是在普通电连接器内部加装滤波电路制造而成，因此，用户在选用型号时，应注意以下参数的选择，主要有：

        □ 工作电压: V DC

        □ 工作电流: A DC

        □ 工作温度: ℃

        □ 电 容 量: pF

        □ 截止频率或抑制干扰频段: MHz

        □ 各频率段要求的衰减量: dB

滤波连接器

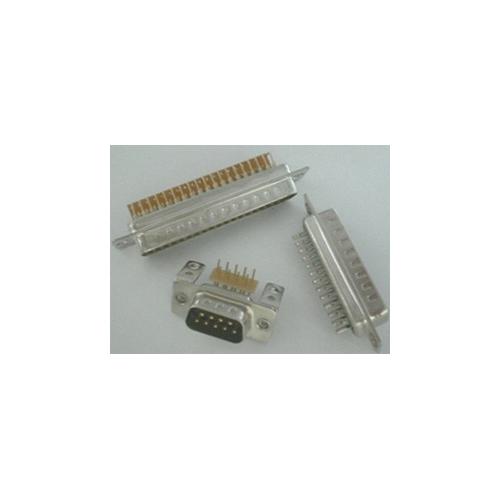

一、普通陶瓷电容D型滤波连接器

应用范围：计算机、工控设备、图象工作站、PBX程控交换机、基站、医疗设备；

节省成本：低成本、高性能、替代PCB板上的电容滤波器、节省成本与PCB板空间；

优化设计：标准密度 9针、9孔、15针、15孔、25针、25孔、37针、37孔；

插入损耗范围：1M-18GHZ或以上

温度范围：-40℃-+125℃

***大电压植：300VDC

***大电流值：5Amps

二、高性能D型滤波连接器

应用范围：电信设备、工控设备、图象工作站、微波TX/RX、基站、电子医疗设备、保安通讯、航天航空、卫星、程控交换机、电源、电子战、地空装备；

优良滤波：滤波形式包括C型滤波器和PI型滤波器，陶瓷管状电容和连接器外壳壳体一体

式设计提供优越的EMI屏蔽效果；

优化设计：9针、9孔、15针、15孔、25针、25孔、37针、37孔、50针、50孔；

多重选择性：结构、安装形式、导电衬垫、带盖紧固结构、组合滤波形式、镀层等；

可靠性： 连接器的每一针100%经过严格的规范测试、确保整体性能；

插入损耗范围：1M-18GHZ或以上

电容量和温度特性：5000PF NPO Z5U/X7R

温度范围：-55℃-+125℃

***大电压值：1000VDC

***大电流值：5Amps

三、产品定型
