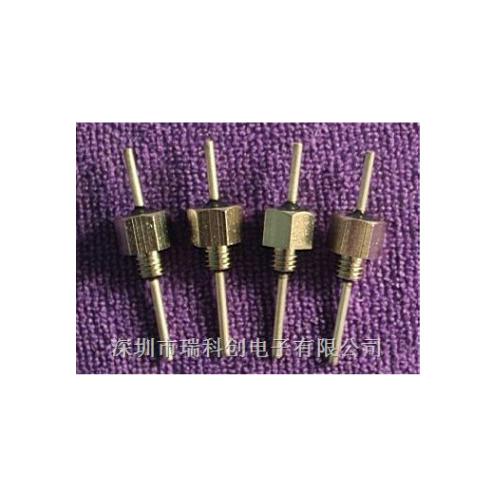

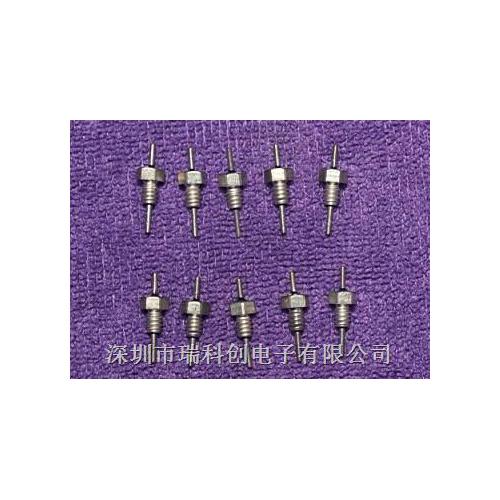

穿心电容详细介绍如下

• 标称容量Capacitance ：
  101 100pF      331 330pF     471 470pF
  102 1000pF     332 3300pF    472 4700pF
  103 10000pF    333 33000pF   473 47000pF

1000pF=1nF  1000000pF=1μF  1000nF=1μF  1μF=1000nF=1000000pF  1F=1000000μF

二、工作电流Rated Current ：

0.06A,0.15A,0.25A,0.3A,0.45A,0.5A,1A,2A,3A,4A,5A,10A,15A,25A,50A,100A

三、额定电压Rated Voltage ：

直流：5V,28V,35V,50V,60V,70V,80V,100V,150V,200V,250V,275V

      300V,330V,350V,400V,450V,500V,600V,750V,1250V,2500V

交流：70V,85V,90V,115V,125V,140V,200V,220V,230V,240V,330V,350V

四、耐电压Dielectric Withstanding Voltage ：

直流：额定电压的2.5倍      交流：额定电压的6倍的直流电压

五、工作温度Working Temperature Range：

E：-10-+85℃  F：-25-+85℃  G：-30-+125℃

H：-40-+85℃  I：-55-+85℃  J：-55-+125℃

六、EMI 滤波器的构成
滤波电容
　　滤波器所用的电容一般为陶瓷电容。由于其物理结构，这种陶瓷电容又称为穿心式电容。
　　穿心式电容自电感较普通电容小得多，故而自谐振频率很高。同时，穿心式设计，也有效
地防止了高频信号从输入端直接耦合到输出端。这种低通高阻的组合，在1GHz 频率范围内，
提供了极好的抑制效果。
　　***简单的穿心结构是由内外电极和陶瓷构成的一个（C 型）或两个电容（Pi 型）。
这种电容的容量可从10pF ，工作电压可达2000VDC 。管式穿心电容因为其同轴性，即使在
10GHz 频率，也不会产生明显的自谐振。
　　穿心电容的介质为陶瓷介质，而陶瓷电容的容量会随环境温度变化而变化，这种容量变化
会影响滤波器的滤波截止率。陶瓷电容的容量温度变化率是由陶瓷介质本身决定的。因此，
选择适当的陶瓷介质非常重要。常见陶瓷介质及其容量温度变化率如下：

滤波电感
　　滤波电感一般采用铁氧体材料，它可以方便地与穿心电容组合起来，形成复合滤波器，
在高性能滤波器中，也采用线绕电感。但需注意，铁氧材料在大电流下会发生磁饱和，
降低滤波器效能。

七、安装方式Filter Installation Style ：

H：焊接式Solder-in Style Filters   I：螺栓式 Screw Threaded Style Filters

十一、产品定型：RTF-66-001-150GI4
