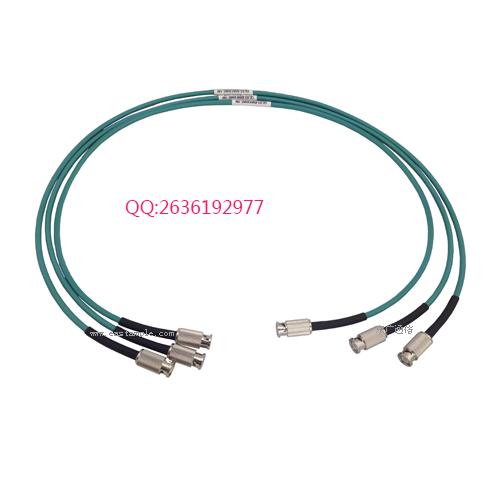

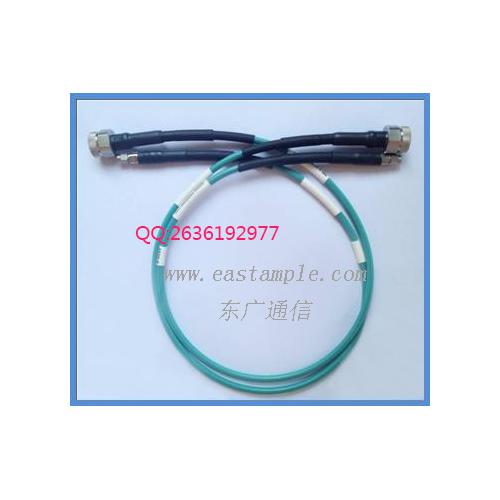

造型指南Selection:

物理及机械参数 Specifications Physical & Mechanical

尺寸 Dimensions

mm

内导体 Inner Conductor

0.94

介质 Dielectric

2.97

内屏蔽 InnerShield

3.17

外屏蔽 Outer Shield

3.8

外护套Jacket

5.2

重量 Weight(kg/m)

0.06

***小弯曲半径 Bend Radius minimum

20(mm)

插拔次数Mating Cycle

>1000

长度公差Length Tolerance

+/-5mm

温度范围Temperature Range

-55℃/+85℃

电气性能 Electrical Specifications

VSWR(max)

驻波

连接器型号

3Ghz

6Ghz

N

1.1

1.15

SMA

1.1

1.15

BNC

1.15

电缆衰减(dB/m)VS频率 (Ghz)

频率

损耗 dB/m

功率 KW

0.1Ghz

0.13

2.35

0.4Ghz

0.27

1.05

1Ghz

0.45

0.6

1.8Ghz

0.63

0.43

2.4Ghz

0.7

0.35

3Ghz

0.9

0.31

6Ghz

1.2

0.12

阻抗 Impedance

50 Ω

传播速率VP

70%

屏蔽效率Shielding Effectiveness

-90dB

电容 Capacitance

98pf/Meter

配接连接器种类 Connector Types

连接器 Connector

缩写 Code

工作频率Max Frequency

N公头快插Male

NMQ

DC-6Ghz

N母头 Male

NF

DC-6Ghz

SMA公头 Male

SM

DC-6Ghz

BNC公头 Male

BM

DC-4Ghz
