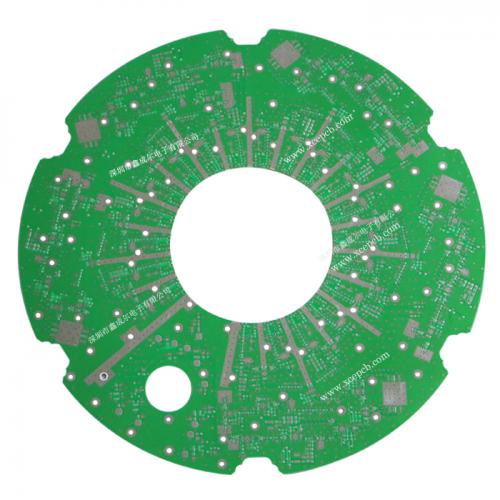

高频板打样 射频4350B高频板(4350)

  深圳市鑫成尔电子有限公司是专业从事高频PCB、双面多层PCB制造商，***高加工层数20层，公司备有齐全的国产及进口高频材料（罗杰斯ROGERS、TACONIC系列、高频微波PTFE线路板、铁氟龙Teflon,聚四氟乙烯线路板，介电常数2.2-10.6不等），能为你提供优质快捷的产品。

一、主要技術指標

1 ． ***大加工尺寸：单面板，双面板： 600mm * 500mm 　多层板： 400mm * 600mm

2 ． 加工板厚度： 0.2mm -6.0mm

3 ． 基材铜箔厚度： 18μ(1/ 2OZ ),35μ( 1OZ ),70μ( 2OZ )

4 ． 常用基材： FR-4、聚四氯乙烯、罗杰斯、泰康尼克、雅龙、

5． 光铜、镀镍、镀金、噴锡；沉金，抗氧化、无铅喷锡、沉锡、沉银等。

二 ． 工艺能力：

　　 （ 1 ） 钻孔：***小孔径 0.075MM

　　 （ 2 ） 孔金属化：***小孔径 0.15mm ，板厚 / 孔径比 4 ： 1

　　 （ 3 ） 导线宽度：***小线宽：金板 0.10mm ，锡板 0.15mm

　　 （ 4 ） 导线间距：***小间距：金板 0.10mm ，锡板 0.15mm

　　 （ 5 ） 镀金板：镍层厚度：〉或 =2.5μ 金层厚度： 0.05-0.1μm 或按客户要求

　　 （ 6 ） 喷锡板：锡层厚度： > 或 =2.5-5μ

　　 （ 7 ） 铣板：线到边***小距离： 0.15mm 　孔到边***小距离： 0.15mm 　***小外形公差： ± 0.1mm

　　 （ 8 ） 插座倒角：角度： 30 度、 45 度、 60 度　深度： 1 -3mm

三、交貨期

a) 樣板及小批量：3-5天. b) 大批量板交期：6-7天. c) 加急板24小时交货
