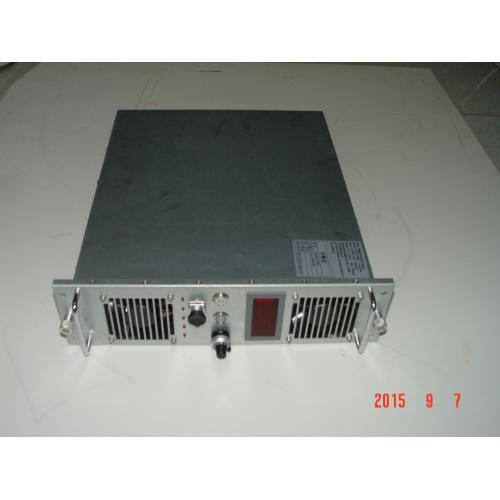

磁控管电源(3KW磁控管电源)

磁控管电源
供应商参考报价:面议
  供应商信息
· 唐山灵智高压电源研究所 [河北省] 加为商业伙伴
  发送站内消息
联系人: 刘工
所在城市: 河北省 唐山市
详细地址: 路南区
联系我们 更多产品 进入商铺

详细信息
我们的专利技术和中国的工频变压器技术/欧美技术对比 1)效率高、可靠性好。LLC谐振变换器的***低效率是92%,并且不怕输出高压短路,适应电网电压的剧烈变化;而工频变压器效率只能达到75%;输出高压一旦短路(几百毫秒级),输出二极管就会短路,短路时间超过十分钟就会烧毁变压器。 2)加热功率连续可调。变压器不能按照加热工件的要求调整功率,这在工程设备中是***头痛的,影响产品的成品率。LLC谐振变换器可调范围是5%-100%,轻松解决调整输出功率问题。 3)通过模块的高压并联均流技术,轻松实现功率提升,2KW-3KW的磁控管使用TL12-GW-300电源,可以直接并联满功率运行。 4)微波设备管理实现自动化。 有30%欧/美微波设备厂家,已经采用高频变换技术,典型微波设备厂家如:德国的IBF/MUEGGE,日本的高砂,全部采用了高频变换技术,其高频变换核心采用移项全桥技术;但是,由于移项全桥变换技术的生产成本和可靠性两个因素,限制了产品的市场份额.



TL3KW-A1000磁控管电源技术指标

型号

TL3KW-A1000

***大输入电功率

7.0KW

额定输入电压/电流

三相AC380V+15%      8A-10A

功率因数

500mA-1000mA >0.95 (全功率范围>0.85)

额定输出电压(负高压)

3.8KV5.5KV        n>95%

额定输出电流

1000mA

输出电流调整范围

300mA --1000mA

阳极电流精度

<±4%   24h

阳级电流缓升时间

10秒(灯丝预热10秒之后)

灯丝电源(独立)

DC20A    n>88%

阳极电流控制方式

电压型:0V-5.0V  (模拟量控制) 电流型:0-20mA(模拟量控制)





前面板指示灯

1、缺相 2、过温  3、磁控管失效4、风机故障5、交流电超压





工作环境温度

-20℃ ~ +45℃





控制系统

微机控制

(选装)

485通讯:1)阳极电流信号 2)阴极电压信号 3)磁控管故障信号

  4)超温度信号  5)AC超压  6)高压工作指示 7)开关机8)mA控制

 通讯协议:MoDBus

人工控制

1.开关机控制  2.功率控制:DC 0V-5.0V 或0-20mA

安装形式(預計值)

前面板两个M6固定螺栓,左右间距346mm,左右居中。





后面板接口

1、AC输入四芯电缆

2、负高压输出:两根独立灯丝线和独立地线

冷却方式

温控调速风机2只 :80×80mm  ②前面板进风,后面板出风

I/O接口

9针通讯接口,模拟量输出/输入

接地方式

电源外壳分别接磁控管阴极和大地

设计寿命

30,000h

待机功耗

<5W

测试负载条件

KPL   910clopper road

整体电源尺寸及质量

质量:11.26公斤

388(L)×366(W)×97(h)mm

产品品质保证

壹年质保期限

版本及制造日期

2015年***版     见电源壳体

高可靠性的谐振型功率变换器核心控制技术 1.在AC/DC整流器输出的准正弦波形的母线电压状态下,自母线电压5%到100%范围内, LLC变换器的电子开关,全电压范围内实现零电压开、关状态。是目前接触式、非接触式充电桩,无法实现的技术障碍。 2.《无源隔离驱动器》的大功率LGBT驱动技术(未公开专利),功能等同于日本富士EXB840;技术进步是: 1)全桥变换只需要一组电源供电, 2)驱动信号前沿延迟700nS,后延滞后200ns(包括:栅极阻尼电阻的充电延迟和25cm的PCB布线延迟),工作范围适合:10KHZ-150KHZ, 3)***大不可检测(屏蔽)脉宽<500nS
4)可驱动1200V开关管电流范围:80A-480A,对应变换器变换功率:10KW-60KW
