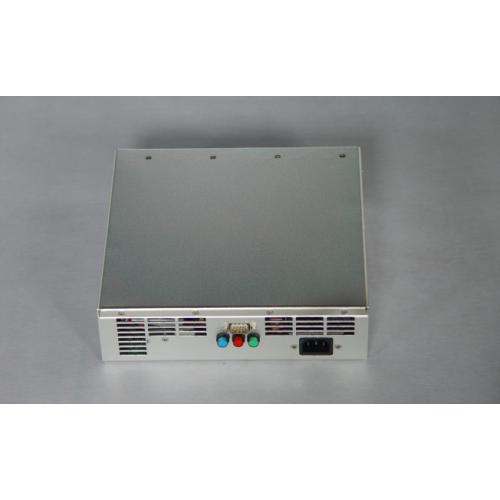

磁控管电源(1KW磁控管电源)

磁控管电源
供应商参考报价:面议
  供应商信息
· 唐山灵智高压电源研究所 [河北省] 加为商业伙伴
  发送站内消息
联系人: 刘工
所在城市: 河北省 唐山市
详细地址: 路南区
联系我们 更多产品 进入商铺

详细信息
我们的专利技术和中国的工频变压器技术/欧美技术对比 1)效率高、可靠性好。LLC谐振变换器的***低效率是92%,并且不怕输出高压短路,适应电网电压的剧烈变化;而工频变压器效率只能达到75%;输出高压一旦短路(几百毫秒级),输出二极管就会短路,短路时间超过十分钟就会烧毁变压器。 2)加热功率连续可调。变压器不能按照加热工件的要求调整功率,这在工程设备中是***头痛的,影响产品的成品率。LLC谐振变换器可调范围是5%-100%,轻松解决调整输出功率问题。 3)通过模块的高压并联均流技术,轻松实现功率提升,2KW-3KW的磁控管使用TL12-GW-300电源,可以直接并联满功率运行。 4)微波设备管理实现自动化。
有30%欧/美微波设备厂家,已经采用高频变换技术,典型微波设备厂家如:德国的IBF/MUEGGE,日本的高砂,全部采用了高频变换技术,其高频变换核心采用移项全桥技术;但是,由于移项全桥变换技术的生产成本和可靠性两个因素,限制了产品的市场份额



一体式微波源技术指标

型号

TL13-IN300

额定输入电功率

1.3kW/300mA(磁控管预热稳定之后)

电功率限制

1500W

交流电输入范围及电流

205V-265V    6.0A

功率因数

150mA-300mA >0.95 (全功率范围>0.85)

阳级电流缓升时间

10秒(灯丝预热5秒之后,高压电源才能启动)

AC/DC变换效率

>95%

工作环境温度

-20℃ ~ +45℃

磁控管电流调整范围

10mA --300mA

磁控管电流控制方式

电压型:0V-5.0V(模拟量控制)或电流型:0-20mA(需预订)

阳极电流精度

<±4%   24h   AC205V-AC265V

负高压输出特性

3.8KV-4.6KV

灯丝供电

DC7.5-11A

冷却方式

PWM调速风机92×92×38mm

电源自带磁控管风冷系统

I/O接口

选装

保护功能和显示功能

 1.磁控管灯丝预热/绿灯亮

2.关机状态和热保护状态/红灯亮

3.灯丝开路、阳极和阴极开路、阳极和阴极短路/红灯亮,并且不可回复;

需要重新开关机.

控制功能

1.开/关机控制 ,对地短路为开机

2.功率控制:DC 0V-5.0V 或DC:0-20mA(需预定)

面板指示灯状态



正常工作状态,红、绿、蓝指示灯全亮

1. 灯丝断路(正常工作过程中):绿灯和蓝灯同时闪

2. 灯丝断路(开机不加高压状态):绿灯闪

3. 磁控管阳极和阴极损坏(开路或短路):蓝灯闪

4. 无高压输出:红灯灭

设计寿命

30,000h

待机功耗

30W(灯丝预热)

测试负载条件

2M343/om75p/2M246

整体电源尺寸及质量

(不含磁控管)

295(L)×98(W)×105(h)mm/1.98KG

安装形式

接地方式

电源底部,3个Φ5孔

外壳地

焊接材料标准

导线材料

零部件认证

UL或CE认证

有铅焊料,不符合欧盟标准

符合欧盟标准

符合欧盟标准

产品品质保证

壹年质保期限

磁控管电源技术参数

型号

TL14-A300

额定输入电功率

1.3kW/300mA(磁控管预热稳定之后)

电功率限制

1500W

交流电输入范围及电流

205V-265V    6.0A

功率因数

150mA-300mA >0.95 (全功率范围>0.85)

阳级电流缓升时间

10秒(灯丝预热5秒之后,高压电源才能启动)

AC/DC变换效率

>95.5%

工作环境温度

-20℃ ~ +55℃

磁控管电流调整范围

10mA --500mA

磁控管电流控制方式

电压型:0V-5.0V(模拟量控制)或电流型:0-20mA(需预订)

阳极电流精度

<±4%   24h   AC205V-AC265V

输出直流高压

3.5KV-4.7KV

灯丝供电

DC7.5-11A

冷却方式

强制风冷

I/O接口

选装

保护功能

 1.交流低压保护

2.过温保护

3.磁控管损坏保护.

控制功能

1.开/关机控制 ,对地短路为开机

2.功率控制:DC 0V-5.0V 或DC:0-20mA(需预定)

面板指示灯状态判断



1. 正常工作状态,红、绿、蓝指示灯全亮

2. 灯丝断路(正常工作过程中):绿灯闪

3. 磁控管阳极和阴极损坏(开路或短路):红灯闪

4. 无高压、无功率输出:红灯灭

5. 风机损坏:蓝灯闪

设计寿命

30,000h

待机功耗

30W(灯丝预热)

测试负载条件

2M363/2M343

整体电源尺寸及质量

(不含磁控管)

232(L)×242(W)×66(h)mm/2.98KG

安装形式

接地方式

电源底部,4个M4孔

外壳接地

焊接材料标准

导线材料

零部件认证

UL或CE认证

有铅焊料,不符合欧盟标准

符合欧盟标准

符合欧盟标准

产品品质保证

壹年质保期限

高可靠性的谐振型功率变换器核心控制技术 1.在AC/DC整流器输出的准正弦波形的母线电压状态下,自母线电压5%到100%范围内, LLC变换器的电子开关,全电压范围内实现零电压开、关状态。是目前接触式、非接触式充电桩,无法实现的技术障碍。 2.《无源隔离驱动器》的大功率LGBT驱动技术(未公开专利),功能等同于日本富士EXB840;技术进步是: 1)全桥变换只需要一组电源供电, 2)驱动信号前沿延迟700nS,后延滞后200ns(包括:栅极阻尼电阻的充电延迟和25cm的PCB布线延迟),工作范围适合:10KHZ-150KHZ, 3)***大不可检测(屏蔽)脉宽<500nS
4)可驱动1200V开关管电流范围:80A-480A,对应变换器变换功率:10KW-60KW
