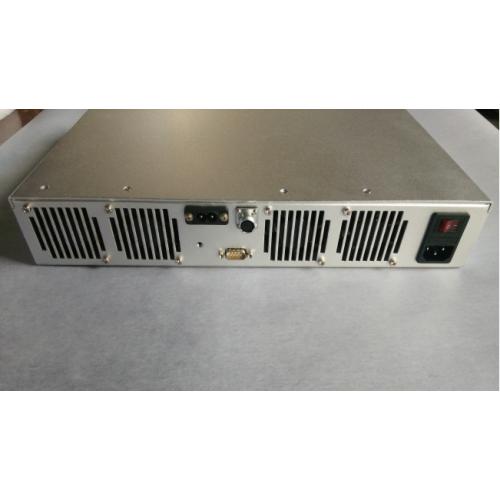

稳压源(低纹波精密稳压源)

稳压源
供应商参考报价:面议
  供应商信息
· 唐山灵智高压电源研究所 [河北省] 加为商业伙伴
  发送站内消息
联系人: 刘工
所在城市: 河北省 唐山市
详细地址: 路南区
联系我们 更多产品 进入商铺

详细信息
我们的专利技术和中国的工频变压器技术/欧美技术对比 1)效率高、可靠性好。LLC谐振变换器的***低效率是92%,并且不怕输出高压短路,适应电网电压的剧烈变化;而工频变压器效率只能达到75%;输出高压一旦短路(几百毫秒级),输出二极管就会短路,短路时间超过十分钟就会烧毁变压器。 2)加热功率连续可调。变压器不能按照加热工件的要求调整功率,这在工程设备中是***头痛的,影响产品的成品率。LLC谐振变换器可调范围是5%-100%,轻松解决调整输出功率问题。 3)通过模块的高压并联均流技术,轻松实现功率提升,2KW-3KW的磁控管使用TL12-GW-300电源,可以直接并联满功率运行。 4)微波设备管理实现自动化。
有30%欧/美微波设备厂家,已经采用高频变换技术,典型微波设备厂家如:德国的IBF/MUEGGE,日本的高砂,全部采用了高频变换技术,其高频变换核心采用移项全桥技术;但是,由于移项全桥变换技术的生产成本和可靠性两个因素,限制了产品的市场份额



低纹波磁控管电源技术参数

型号

TL14-A420-LRP

额定输入电功率

2.3kW/420mA(磁控管预热稳定之后)

电功率限制

2500W

交流电输入范围及电流

220V±10%    10A

功率因数

0.98

阳极电流纹波

10 不计权   6 计权

阳级电流缓升时间

10秒(灯丝预热5秒之后,高压电源才能启动)

AC/DC变换效率

92

工作环境温度

-20 ~ +45

磁控管电流调整范围

10mA --420mA

磁控管电流控制方式

电压型:0V-5.0V(模拟量控制)或电流型:0-20mA(250欧姆负载电阻)

阳极电流精度

<±4%   24h   AC180V-AC265V

输出直流高压范围

3.6KV-4.7KV

灯丝供电

DC8.0-13.0A

冷却方式

强制风冷

I/O接口

选装

保护功能

 1.交流低压保护

2.过温保护

3.磁控管损坏保护.

控制功能

1./关机控制 ,对地短路为开机

2.功率控制:DC 0V-5.0V DC:0-20 mA

面板指示灯状态判断



1. 正常工作状态,红、绿、蓝指示灯全亮

2. 绿灯闪:灯丝断路(正常工作过程中)

3. 红灯闪:磁控管阳极和阴极损坏(开路或短路)

4. 红灯灭:无高压、无功率输出

5. 蓝灯闪:风机损坏;或风机供电电压低于18V

设计寿命

30,000h

待机功耗

50W(灯丝预热)

测试磁控管型号

威特2M463/2M343

整体电源尺寸及质量



290(L)×410(W)×66(h)mm/5.34KG

安装形式

接地方式

前面板两个M4螺栓

外壳接地

焊接材料标准

导线材料

零部件认证

ULCE认证

有铅焊料,不符合欧盟标准

符合欧盟标准

符合欧盟标准

产品品质保证

壹年质保期限

高可靠性的谐振型功率变换器核心控制技术 1.在AC/DC整流器输出的准正弦波形的母线电压状态下,自母线电压5%到100%范围内, LLC变换器的电子开关,全电压范围内实现零电压开、关状态。是目前接触式、非接触式充电桩,无法实现的技术障碍。 2.《无源隔离驱动器》的大功率LGBT驱动技术(未公开专利),功能等同于日本富士EXB840;技术进步是: 1)全桥变换只需要一组电源供电, 2)驱动信号前沿延迟700nS,后延滞后200ns(包括:栅极阻尼电阻的充电延迟和25cm的PCB布线延迟),工作范围适合:10KHZ-150KHZ, 3)***大不可检测(屏蔽)脉宽<500nS
4)可驱动1200V开关管电流范围:80A-480A,对应变换器变换功率:10KW-60KW
