暗室屏蔽房屏蔽箱角锥海绵吸波材料

YN-P型吸波材料特性和参数

     YN-P型具有良好的阻燃性能，满足美国海军试验室报告NRL8093（1977）试

验 I 耐电压、试验II 火焰点燃和传播的难易、试验III 阻燃试验的要求，其氧

指数高、并通过火灾模拟试验，而且阻燃效果持久。功率容量0.8KW/m2，短时

1.0KW/m2。

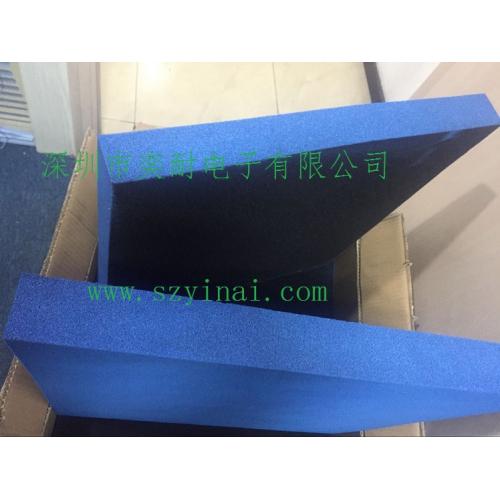

     材料表面为浅蓝色，也可按用户要求喷色。角锥外形整齐、美观洁净，柔

韧可弯曲。使用温度-50℃～90℃，短时-100℃～120℃。

     YN-P型环保性能良好，所有原材料符合环保要求，主要化学成份无毒，同

时采用先进配方的无机阻燃剂，无挥发无异味无毒性，长期使用阻燃性能稳定无

下降。

YN-P 型（角锥）吸波材料几何尺寸及性能参数：

材料尺寸参考：                                     尺寸单位：毫米

    型号    基底尺寸规格       规格尺寸      单元角锥数    单位重量Kg/㎡

YN-J—J300

  500×500    300×100×60         25          6.8

YN-J—J500        465×55.6×80          9            8

YN-J—J700      400×400    650×200×100          4           10

YN-J—J1000      610×610    1005×305×175          4           30

材料性能参考：

     型号

                             反 射 耗 损（-dB）

                       1GHz       3 GHz        6 GHz       10GHz        18GHz       40GHz

YN-J—J50       16           21             25             29              50            40

YN-J—J100     20           25             30             40              50            50

YN-J—J200     25           30             35             40              50            50

YN-J—J300     30           40             45             50              50            50

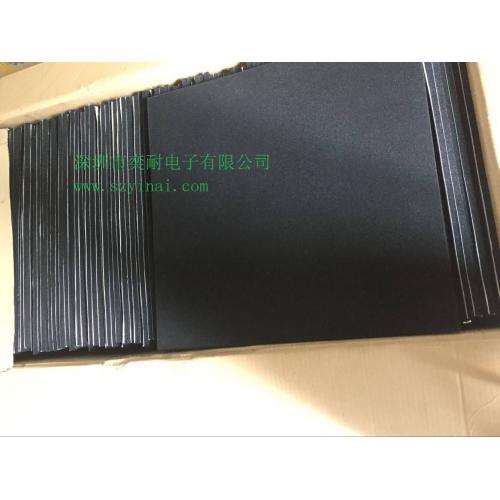

PXB 型（平板）吸波材料几何尺寸及性能参数:

材料尺寸参考                                      尺寸单位：毫米

    型号       单元基底尺寸           规格尺寸       单位重量Kg/㎡

  YN-P-P10            500×500×10           0.65

  YN-P-P20            500×500×20           1.3

  YN-P-P50            500×500×50           3.2

  YN-P-P100          500×500×100         6.2

材料性能参考

  型 号                            反 射 耗 损（-dB）

                    1GHz      2GHz      3GHz       6GHz      10GHz      18GHz      25GHz     35 GHz      50GHz

YN-P-P10     10          13          20            23          26           28            30            33            35

YN-P-P20     12          15          22            25          28           30            32            35            38

YN-P-P50     15          20          23            26          30           33            35            38            40

YN-P-100     19          25          28            30          33           36            39            42            45
