温补晶振

TCVCXO  Temperature Compensated Voltage Controlled Oscillators  温补压控晶振

一、应用

通讯、航空、航天、移动通信、数字程控交换机、网络传输、接入网、光传输、雷达、导航、电子对抗、无线通信、测试设备、锁相环电路SDH、SONET、ATM、WLL、PCS基站、蜂窝基站、频率合成器

二、主要技术指标

1)Frequency Range 频率范围:1.00-80.00MHz

2)Initial Calibration 频率准确度: A ≤±1.0ppm @25℃   B ≤±0.5ppm @25℃

3)Frequency Adjustment 频率调整:  1 Ageing adjustment: ≥ ±5ppm

2 No frequency adjustment

4)Operating Temperature 工作温度范围: C  -20-+70℃  D  -40-+85℃  E  -55-+105℃

5)Frequency Stability 温度频率稳定度:F  ±0.28ppm  G  ±0.5ppm   H  ±1.0ppm

 I  ±1.5ppm   J  ±2.0ppm   K ±2.5ppm

6)Output Waveform 输出波形: 1 Sine 正弦波 2 Hcmos 方波 3 Clipped Sine 削峰正弦波

7)Supply Voltage 工作电压范围: L 3.3V±10%  M 5.0V±10%

8)Ageing 频率老化率: ±1ppm maximum in first year,±3ppm maximum for 10 years

9)Phase Noise 相位噪声:

10)Package Outline 封装、尺寸:

N DIP 21*13*5mm   O DIP 18*12*5mm  P DIP 20*20*10mm      Q DIP 36*27*16mm

R SMD 5*3*1mm     S SMD 7*5*2mm    T SMD 9*7*3mm         U SMD 14*9*6mm

11)Storage Temperature 储存温度范围： -55-+125℃

三、产品定型 RTT-10MHZ-B 2 D G 1 M S

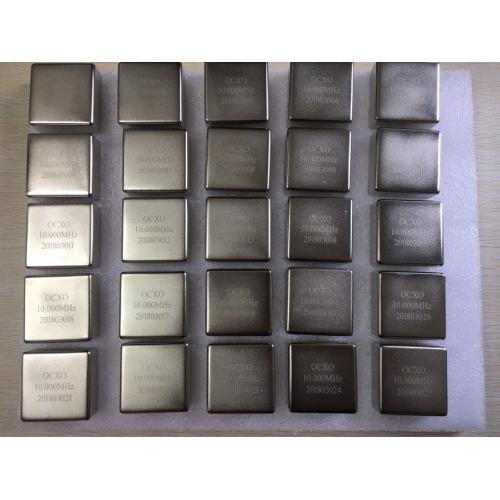

 恒温晶振

一、应用

通讯、航空、航天、军事、移动通信、数字程控交换机、网络传输、接入网、光传输、雷达、导航、电子对抗、无线通信、测试设备、锁相环电路SDH、SONET、ATM、WLL、PCS基站、蜂窝基站、频率合成器

二、主要技术指标贺荣18938672181微信同号

1)Frequency Range 频率范围:1.00-160.00MHz

2)SC Cut OCXO   AT Cut OCXO

3)Initial Calibration 频率准确度: A ≤±0.5ppm @25℃    B ≤±0.1ppm @25℃

                                  C ≤±0.05ppm @25℃   D ≤±0.01ppm @25℃

4)Frequency Adjustment 频率调整:  1 ≥ ±0.5ppm  2 ≥ ±1.0ppm  3 ≥ ±3.0ppm

                                  4 ≥ ±5.0ppm  5 ≥ ±7.0ppm  6 ≥ ±10ppm

5)Control Voltage压控电压 ： 0 - 5V

6)Operating Temperature 工作温度范围: E    0-+50℃  F  -10-+60℃  G  -20-+70℃

H  -30-+75℃  I  -40-+75℃  J  -40-+85℃

7)Frequency Stability 温度频率稳定度: 1 ppb = ppm 1/1000

K  ±0.1ppm     L  ±0.05ppm    M  ±0.03ppm     N  ±0.02ppm

O  ±0.01ppm    P ±0.03ppm     Q  ±0.005ppm    R  ±0.001ppm

8)Output Waveform 输出波形: 1 HCMOS            2  TTL                 3 ACMOS

4 Sine   输出电平   ≥+2dBm    ≥+5dBm    @ 50Ω

谐波抑制   ≤-20dBc   ≤-30dBc   @ 50Ω

杂波抑制   ≤-70dBc   ≤-75dBc   @ 50Ω

5 Clipped Sine      ≥1Vp-p    10kΩ//10pF

9)Supply Voltage 工作电压范围: S 3.3V   T 5.0V   U 12.0V   W  15.0V

10)Power Consumption 功耗：Warm up 开机 ≤3.5W-7.0W

                           @25℃   稳定 ≤1.2W-3.5W

11)Phase Noise 相位噪声:

12)Ageing 频率老化率: ±0.1ppm maximum in first year ±1.0ppm maximum for 10 years

                      ±0.5ppm maximum in first year ±2.0ppm maximum for 10 years

13)Package Outline 封装、尺寸:

N DIP 21*13*12mm   O DIP 20*20*10mm  P DIP 25*19*15mm      Q DIP 30*30*16mm

R DIP 36*27*16mm   S DIP 38*38*16mm  T DIP 50*50*16mm      U SMD 25*22*14mm

14)Storage Temperature 储存温度范围： -55-+90℃

三、产品定型 RTO-10MHZ-SC A 1 J K 1 U N
