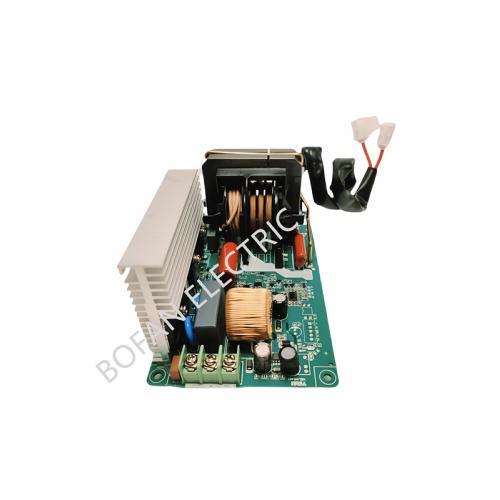

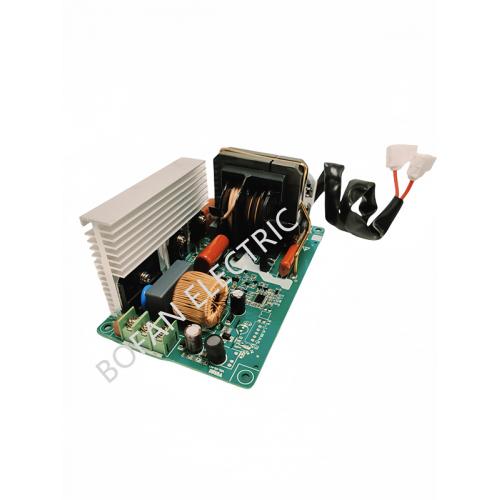

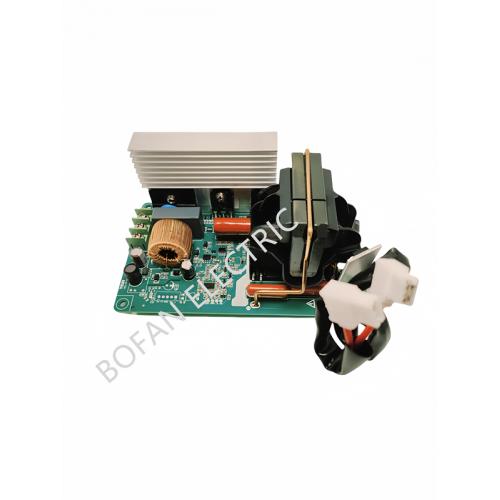

1.产品概述

本产品以LLC谐振变换器作为主电路，并结合以谐振软开关电源技术，使用 STM嵌入式系统为主控芯片的新型驱动电源控制算法，实现输人功率因数校正、 恒功率控制、负载环境自适应、功率连续可调及通讯等功能，并通过优化算法 能够适应不同磁控管之间由于退磁以及老化而产生的差异。

2.应用范围

适用负载为2450MHz微波磁控管，负载功率300-900W； 适用行业工业微波加热、理疗仪、医疗杀菌设备、微波萃取实验设备。

3. 电气规格

3.1 输入特性

输入电压 （Input Voltage Range） 175Vac - 264Vac

标称输入电压 （Rated input voltage） 200Vac - 240Vac

频率范围 （Frequency Range） 47 HZ - 63 HZ

额定输入电流 （Input Current） 4A

泄露电流 （leakage Current） ≤0.5mA

额定输入功率 （Input Power) 650W(***大功率支持900W)

***大输入电压 （Input Voltage） 300Vac（电源不损坏）

功率因素 （power factor） ≥0.95@（600W测试）

3.2 输出特性

阳极电压 （Anode Voltage） 4000V

阳极电流 （Anode current） 50-200mA

灯丝电压 （Filament Voltage） 3.3V

灯丝电流 （Filament Current） 10A

输出功率 （Output Power）效率  ≥ 90%

可调功率范围 （Adjustable power range） 150-900W
