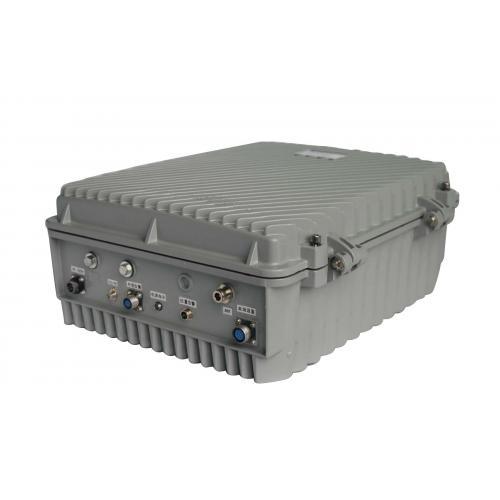

光纤直放站

光纤直放站
供应商参考报价:面议
  供应商信息
· 泉州市丰泽华林电子仪器有限公司 [福建省] 加为商业伙伴
  发送站内消息
联系人: 黄小姐
所在城市: 福建省 泉州市
详细地址: 丰泽区浔美工业区聚集区域A6四楼
联系我们 更多产品 进入商铺

详细信息

性能特点
1、采用高效率的Doherty功放技术,功放末级效率达30~50%,整机效率高,运营成本低;
2、智能软件功能:实现自动补尝光路损耗、自动调节增益、数字ALC、数字ATT、智能故障告警,保障设备在全温度范围下稳定工作;
3、使用ARM Cortex_M3内核CPU和嵌入式操作系统,可实现多任务处理,存储空间大,支持多种软件版本并存,可以完成灵活、复杂任务;
4、支持本地和远程下载升级软件及网络监控,大大减少维护人员工作量;
5、5W&10W 产品体积小、重量轻、外型美观、功耗低;
6、组网扩展灵活且信号稳定,可从一拖一扩展到一拖八。



光纤直放站技术指标

项目

技术指标

 上  行

工作频率范围

GSM、CDMA、DCS、WCDMA

***大输出功率

≥ -5dBm

增益

50-65dB

增益调节范围步长及误差

≥30dB(调节范围);1dB(步长)

误差:≤±1.0dB (≤20dB)

误差:≤±1.5dB (>20dB)

带内波动

≤3dB(峰峰值)

***大增益噪声系数

≤5dB

输入、输出电压驻波比

≤1.5

自动电平控制(ALC)

当输入信号电平提高≤10dB,输出功率应保持在***大输出功率的±2dB之内;超过10dB时应保持在***大输出功率的±2dB之内或关闭。

传输时延

≤5us

***大无损伤输入功率

≥-10dBm

工作频带外杂散发射

9KHz~150KHz:≤-36dBm/1KHz

150KHz~30MHz:≤-36dBm/10KHz

30MHz~1GHz:≤-36dBm/100KHz

1GHz~12.75GHz:≤-30dBm/1MHz

工作带内互调

≤-45dBc

下   行

工作频率范围

GSM、CDMA、DCS、WCDMA

***大输出功率

2W-60W

增益

50dB-65dB

增益调节范围步长及误差

≥30dB(调节范围);1dB(步长)

误差:≤±1.0dB (≤20dB)

误差:≤±1.5dB (>20dB)

带内波动

≤3dB(峰峰值)

输入、输出电压驻波比

≤1.5

自动电平控制(ALC)

当输入信号电平提高≤10dB,输出功率应保持在***大输出功率的±2dB之内;超过10dB时应保持在***大输出功率的±2dB之内或关闭。

传输时延

≤5us

***大无损伤输入功率

≥-10dBm

工作频带外杂散发射

9KHz~150KHz:≤-36dBm/1KHz

150KHz~30MHz:≤-36dBm/10KHz

30MHz~1GHz:≤-36dBm/100KHz

1GHz~12.75GHz:≤-30dBm/1MHz

工作带内互调

≤-45dBc

光传输特性

光发射功率(dBm)

≥0dBm

接收光功率告警电平(dBm)

≤-9dBm

发射光波长(nm)

近端:1550           远端:   1310

电源

远端:AC220V(≤10W配外置电源适配器)

近端:AC220V或DC48V

端口类型

射频接口:N-K;光纤接口: FC/PC(座),支持一拖多

环境温度(℃)

近端机:-5~+45;远端机:-25~+55;

环境湿度

≤95%

外形尺寸(mm)

近端   ≤   480×200×45        远端2W~5W  ≤  258×160×75

远端10W     ≤  258×160×100        远端20W        ≤  442×355×167

远端60W     ≤  513×452×187
