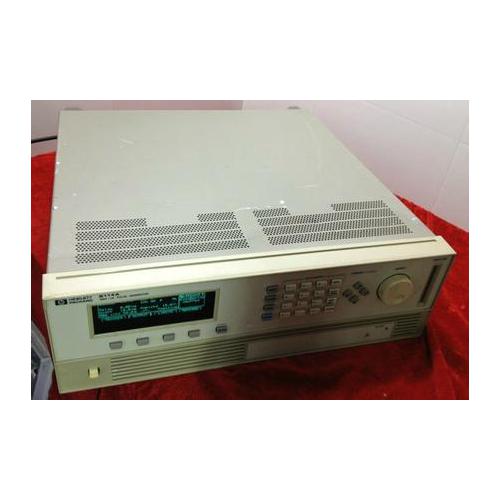

HP 8114A 高功率脉冲发生器

8114A 高功率脉冲发生器在高达15 MHz的频率和高达100 V的电压上提供了快速、纯净的正脉冲或负脉冲。脉冲发生器通过用户自定义的电压、电流和占空比等上限参数来保护设备。此外，TTL输入信号控制启动或禁止输出。另外还提供了一种选项，可以在-25 V到+25 V范围内调节基线。高Z值源到50欧姆负载，转换时间<12 ns。基线为0 V。在50欧姆/50欧姆模式下，***大电压是50 Vpp，转换时间< 7 ns。可变基线选项要求50欧姆/50欧姆模式。

           特点
100V，2A脉冲（输入至50Ω）
7ns过渡时间（50Ω输入至50Ω）
对短促脉冲串和外宽度计数
SCPI编程命令
可变基线±25V(选用）
禁止输入

单通道高功率脉冲发生器

15MHz

50Vpp （50欧姆/50欧姆）

***大幅度100 V (高Z值50欧姆)

***大电流2 A (高Z值50欧姆)

电压、电流和占空比保护

可选基准位移+/- 25 V

订货信息
8114A 100V，2A脉冲发生器*
选件001 可变基线±25V
选件0B2 增加用户指南
选件0BV 服务指南，元件级
选件UFH 128KB存储器卡
选件UK6 商业校准证书
选件UN2 后面板（代替前面板）连接器
选件1BP 带测试数据的MIL-45662A校准
选件1CM 上架安装套件
选件1CN 前面板提手套件
选件1CP 上架安装/提手套件
选件1CR 安装滑道套件
选件503前后面板连接器
