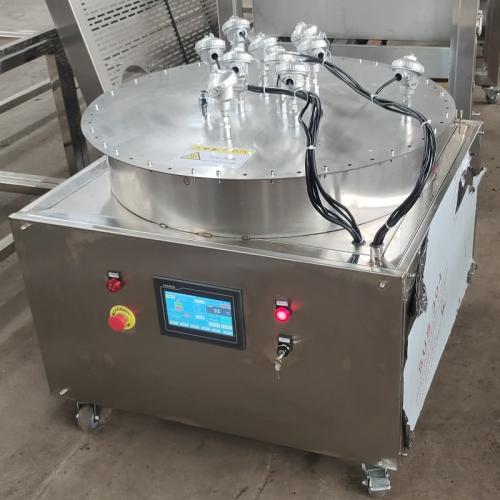

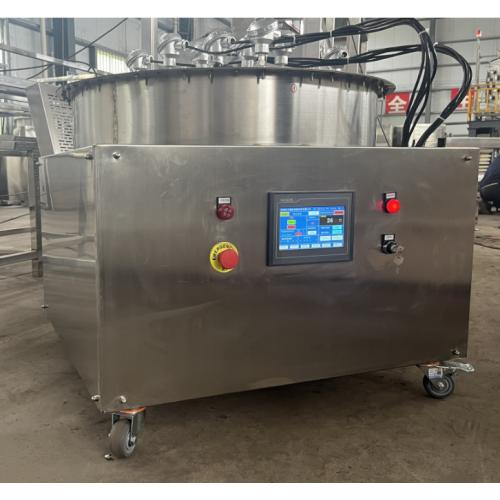

[新品] 高校微波小型实验加热设备微波设备厂家(ZHK-DW-1KW)

名称

详述

设备型号

ZHK-DW-1KW

设备尺寸

850mm850mm600mm

磁控管及电源冷却

风冷

设备材质

304不锈钢材质

输入电源

三相，220V（10%变化范围）,50Hz

微波频率

2450MHz±50Hz

控制方式

机械PLC操作系统，温度显示

适用产品

化工

使用产地

北京海淀区

一、实验介绍

有一圆柱状物料容器（半径 40cm，高 10cm），其中装满砂子、水和石油的

混合物，物料zhong心有一射频电磁加热设备（长度 10cm，半径 1.5cm）对物料进

行加热。射频电磁加热设备向周围均匀发射电磁波，电磁场在同一位置纵向均匀，

在同一位置不同深度加热温度相等（例如，在蓝色虚线上温度相等）；从俯视图

看加热范围为圆形，温度分布成同心圆状，温度从里往外逐渐jiang低。选用十个温

度传感器来记录与射频加热器不同距离（横向）的温度，温度传感器分布在十个

半径不同的同心圆上。通过多组实验，得到不同加热功率、不同加热时间下物料

不同位置处的温度分布数据。

二、设备参数要求

为完成上述实验，需定制一套射频加热设备，其参数要求如下所示：

a) 电源 220V;

b) zui大输出功率为 1kW，功率可调，可通过通断控制实现 100W、200W、

300W……1000W 的连续调节；

c) 射频加热天线长 10cm，半径 1.5cm，能够在均匀发射电磁波，电磁

场在同一位置纵向均匀；

d) 设置 10 个温度监测点，通过温度传感器获得温度数据，温度传感器

耐热且精度不受电磁波影响；（封闭式额外要求）

e) 物料桶半径 40cm，高 10cm；物料桶要求具有良好的保温隔热xiao果。

（封闭式额外要求）

f) 加热过程中不会发生微波泄露（≤5mw/cm2）。（封闭式额外要求）

功能及特点：

1、易于控制：配有PLC自动程序控制系统，装有人机界面的触摸屏，自动监控加热温度、加热时间、微波密度、具有故障报警系统，可实现数据存储的傻瓜式cao作。

2、节能gao效： 微波加热设备采用的是辐射传能，是介质整体加热，无需其它传热媒介，干燥速度快，效率高，能耗降di。与常规干燥技术相比可提高工效四倍以上。
