[新品] 高互调干线放大器

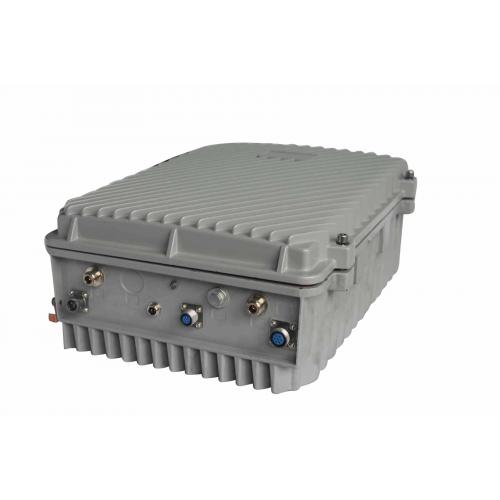

高互调干线放大器
供应商参考报价:面议
  供应商信息
· 泉州市丰泽华林电子仪器有限公司 [福建省] 加为商业伙伴
  发送站内消息
联系人: 黄小姐
所在城市: 福建省 泉州市
详细地址: 丰泽区浔美工业区聚集区域A6四楼
联系我们 更多产品 进入商铺

详细信息

性能特点
1、采用高效率的Doherty功放技术,功放末级效率达30~50%,整机效率高,运营成本低;
2、智能软件功能:实现自动调节增益、数字ALC、数字ATT、智能故障告警,保障设备在全温度范围下稳定工作;
3、使用ARM Cortex_M3内核CPU和嵌入式操作系统,可实现多任务处理,存储空间大,支持多种软件版本并存,可以完成灵活、复杂任务;
4、支持本地和远程下载升级软件及网络监控,大大减少维护人员工作量;



高互调干线放大器技术指标

上行

工作频率范围

889~909MHz

输出功率

0±2dBm

增益

40±3dB

***大允许输入电平

-10dBm

增益调节范围步长及误差

≥30dB(调节范围);1dB(步长)

误差:≤±1dB (≤20dB)

误差:≤±1.5dB (>20dB)

带内波动

≤3dB(峰峰值)

噪声系数

≤5dB

驻波比

≤1.5

自动电平控制(ALC)

当输入信号电平提高≤10dB,输出功率应保持在***大输出功率的±2dB之内;超过10dB时应保持在***大输出功率的±2dB之内

传输时延

≤5.0μs

频率误差

≤0.05ppm(RMS)

工作频带外杂散发射

9kHz∽1GHz:≤-36dBm(峰值)

1GHz∽12.75GHz:≤-30dBm(峰值)

工作频带内输入互调

≤-45dBc

带内输出互调

≤-36dBm或≤-70dBc

带外输出互调

≤-36dBm;9kHz~1GHz/100kHz

≤-30dBm;1GHz~12.75GHz/1MHz

下行

工作频率范围

934~954MHz

输出功率

30\33\37\40\43\\45\46\48±2dBm

增益

40±3dB

***大允许输入电平

10dBm

增益调节范围步长及误差

≥30dB(调节范围);1dB(步长)

误差:≤±1dB (≤20dB)

误差:≤±1.5dB (>20dB)

带内波动

≤3dB(峰峰值)

驻波比

≤1.5

自动电平控制(ALC)

当输入信号电平提高≤10dB,输出功率应保持在***大输出功率的±2dB之内;超过10dB时应保持在***大输出功率的±2dB之内

传输时延

≤5.0μs

频率误差

≤0.05ppm(RMS)

工作频带外杂散发射

9kHz∽1GHz:≤-36dBm(峰值)

1GHz∽12.75GHz:≤-30dBm(峰值)

工作频带内输入互调

≤-45dBc

下行反射互调

≤(-110+上行增益)dBm

带内输出互调

≤-36dBm或≤-70dBc

带外输出互调

≤-36dBm;9kHz~1GHz/100kHz

≤-30dBm;1GHz~12.75GHz/1MHz

收发隔离度

≦20dBm-(G+15)

整机效率

≧8%

电源

AC264~AC176V

环境温度(℃)

-5℃~+45℃

环境湿度

≤85%

外形尺寸(mm)

≤ 460*351*146mm  或 ≤ 607×445×226mm
