详细信息

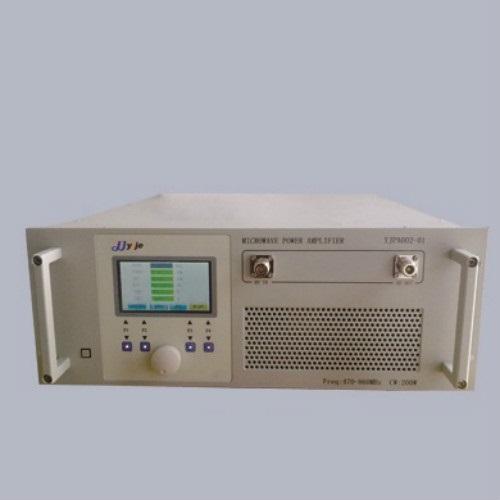

大功率放大器图
产品概述
YOJE系列大功率放大器是一款高增益、高功率放大器，能够在带宽范围内输出较高的连续波功率，此大功率放大器可以内部自带信号源（需配置），无需外部信号源输入。YOJE系列大功率放大器内部采用先进的CPU对各项参数进行集中监测和控制，具有频率设置(需配置)、功率设置、增益调节、定时设置、功率显示、电压显示、电流显示、驻波显示、温度显示、省电模式等功能，同时具有过电压、过电流、过温度、过输入、过驻波、过功率等保护功能。完全可以取代美国AR、OPHIR、德国BONN、英国milmega等公司的大功率功放产品。
技术指标
| 型号 |
频率范围 (GHz) |
功率增益 Min(dB) |
输出功率 Min(dBm) |
增益平坦度 Max(±dB) |
驻波 |
外形尺寸 (mm) |
| YJPAW00305200 | 0.03～0.512 | 53 | 53 | 2.0 | 2.0 | 600*440*270 |
| YJPAW00310200 | 0.08～1.0 | 53 | 53 | 3.0 | 2.0 | 600*440*270 |
| YJPAW0101200 | 0.118～0.137 | 53 | 53 | 2.0 | 2.5 | 600*440*270 |
| YJPAW0105200 | 0.1～0.5 | 53 | 53 | 2.0 | 2.5 | 600*440*225 |
| YJPAW0204200 | 0.225～0.4 | 53 | 53 | 2.0 | 2.5 | 600*440*225 |
| YJPAW03101000 | 0.3～1.0 | 60 | 60 | 2.0 | 2.0 | 600*440*450 |
| YJPAW0408200 | 0.4～0.8 | 53 | 53 | 2.0 | 2.5 | 600*440*225 |
| YJPAW00810100 | 0.08～1.0 | 50 | 50 | 3.0 | 2.0 | 600*440*225 |
| YJPAW00810200 | 0.08～1.0 | 53 | 53 | 3.0 | 2.0 | 600*440*270 |
| YJPAW0510100 | 0.5～1.0 | 50 | 50 | 1.0 | 1.5 | 600*440*177 |
| YJPAW0510200 | 0.5～1.0 | 53 | 53 | 1.0 | 1.5 | 600*440*177 |
| YJPAW0510500 | 0.5～1.0 | 57 | 57 | 1.0 | 1.5 | 600*440*270 |
| YJPAW05101000 | 0.5～1.0 | 60 | 60 | 1.5 | 1.5 | 600*440*450 |
| YJPAW0710100 | 0.7～1.0 | 50 | 50 | 1.0 | 1.5 | 600*440*177 |
| YJPAW0710200 | 0.7～1.0 | 53 | 53 | 1.0 | 1.5 | 600*440*177 |
| YJPAW0710500 | 0.7～1.0 | 57 | 57 | 1.0 | 1.5 | 600*440*450 |
| YJPAW1020060 | 1.0～2.0 | 48 | 48 | 3.0 | 2.5 | 600*440*177 |
| YJPAW1822100 | 1.8～2.2 | 50 | 50 | 1.0 | 1.5 | 600*440*177 |
| YJPAW1822200 | 1.8～2.2 | 53 | 53 | 1.0 | 1.5 | 600*440*177 |
| YJPAW1822500 | 1.8～2.2 | 57 | 57 | 1.0 | 1.5 | 600*440*450 |
| YJPAW2327100 | 2.3～2.7 | 50 | 50 | 1.5 | 1.5 | 600*440*177 |
| YJPAW2327200 | 2.3～2.7 | 53 | 53 | 1.5 | 1.5 | 600*440*177 |
| YJPAW2327500 | 2.3～2.7 | 57 | 57 | 1.5 | 1.5 | 600*440*450 |
| YJPAW0822100 | 0.8～2.2 | 50 | 50 | 4.0 | 2.0 | 600*440*177 |
| YJPAW0822200 | 0.8～2.2 | 53 | 53 | 4.0 | 2.0 | 600*440*225 |
| YJPAW0822500 | 0.8～2.2 | 57 | 57 | 4.0 | 2.0 | 600*440*450 |
| YJPAW0727100 | 0.7～2.7 | 50 | 50 | 4.0 | 2.0 | 600*440*177 |
| YJPAW0727200 | 0.7～2.7 | 53 | 53 | 4.0 | 2.0 | 600*440*225 |
| YJPAW1030060 | 1.0～3.0 | 48 | 48 | 2.0 | 2.5 | 600*440*177 |
| YJPAW1040100 | 1.0～4.0 | 50 | 50 | 4.0 | 2.0 | 600*440*177 |
| YJPAW2560100 | 2.5～6.0 | 50 | 50 | 4.0 | 2.0 | 600*440*177 |
| YJPAW2560200 | 2.5～6.0 | 53 | 53 | 4.0 | 2.0 | 600*440*225 |
| YJPAW2060100 | 2.0～6.0 | 50 | 50 | 4.0 | 2.0 | 600*440*177 |
| YJPAW0160100 | 0.1～6.0 | 50 | 50 | 5.0 | 2.5 | 600*440*225 |
应用领域
■电磁兼容
■医疗设备
■功率容限测试
■无线通信传输
■雷达模拟系统
■大功率干扰系统
■无源互调测试系统
■无源器件多载波功率冲击试验
YOJE
