大容积矩形腔微波等离子体系统

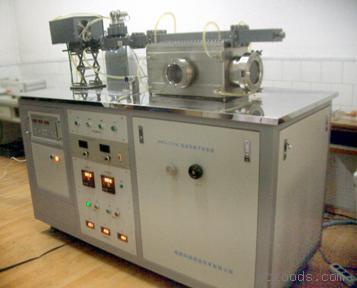

HMPS-2010K大容积矩形腔微波等离子体系统

   系统将微波源，微波传输系统，真空和测量系统，两路气体质量流量控制系统以及总体电气控制系统等各部分有机地组合成的一套完整的设备，它具有性能先进、功能完善、结构合理，使用方便、安全可靠、外形美观，特别适合应用于多种微波等离子体综合实验和加工等高新科技领域。

系统组成和主要特点：

• 系统选用我们研制成功的新一代HMG，1Kw/2450MHz高稳定计算机程控微波功率源，其微波功率0.2 ~ 1kW连续可调，稳定度优于±2%，控制性能好，内部单片机提供方便手动程控，也带RS-232标准串行接口与计算机连接，实现屏幕菜单式程序控制，由于采用了先进的磁控管灯丝降压跟踪技术，无电容电感滤波的高精度电压反馈调整稳定技术以及完善的线路安全闭锁控制系统，使系统工作寿命长，性能优良，安全可靠，操作简单方便。
• 系统采用了由高性能微波环行器，电动三销钉调配器，带反射波取样的水负载以及过度等连接波导组成的优良微波传输系统（图-1）。它确保反射波对磁控管的良好隔离，使之稳定工作，又能在等离子体负载大范围变化时能方便地调节***佳匹配，达到微波功率的***佳传输，并通过反射波取样，以数字显示反射功率大小和实时工作状态。
• 多端口矩形微波等离子体放电腔，本系统采用了5个端口，由优质不锈钢焊接而成的水冷结构的大容积放电腔，它与长的开槽波导连成一体，通过一块高品质石囱板保持微波传输和真空密封，该放电腔具有以下功能端口：
  1、在放电腔右侧面开设φ园形旋转门式进出料窗口，可方便放入大直径的基片样品，又带石囱玻璃和网状微波屏蔽窗口，工作时清楚观察腔内放电工作情况。
  2、在放电腔中部前后设置2个φ带石囱玻璃和网状微波屏蔽的备用窗口,可供基片表面观测和其它测量需要时的标准接口.
  3、在放电腔底部中间设置一个CF-35标准端口与真空泵和真空系统相连结。
  4、在放电腔后部对称设置2个CF-35标准端口供测温和等离子体诊断接口。
  5、在放电腔左侧面设计标准接口与供气和气体质量流量控制系统相连接。
•  真空获得和测控系统，系统选用抽速为 / min的直连式高性能机械泵和电磁阀，其极限 真空 6×10-2 Pa，  系统备有中低压强电阻（大气 ~ 1x10-1Pa）和压（100Pa~100kPa）两套真空计，测量仪表置于机柜之中, 方便真空和气体流量的控制和读数。
• 气体质量流量控制系统，采用两路气体质量流量控制系统示于（图–1）内置于设备机柜中，气路短、紧凑、通过角阀和针阀控制调节十分方便。
• 系统还设计了功能齐全，保护良好的总体电气控制系统，一起集成于一台机柜中，它具有性能先进、功能完善、结构合理，使用方便、安全可靠、外形美观。
